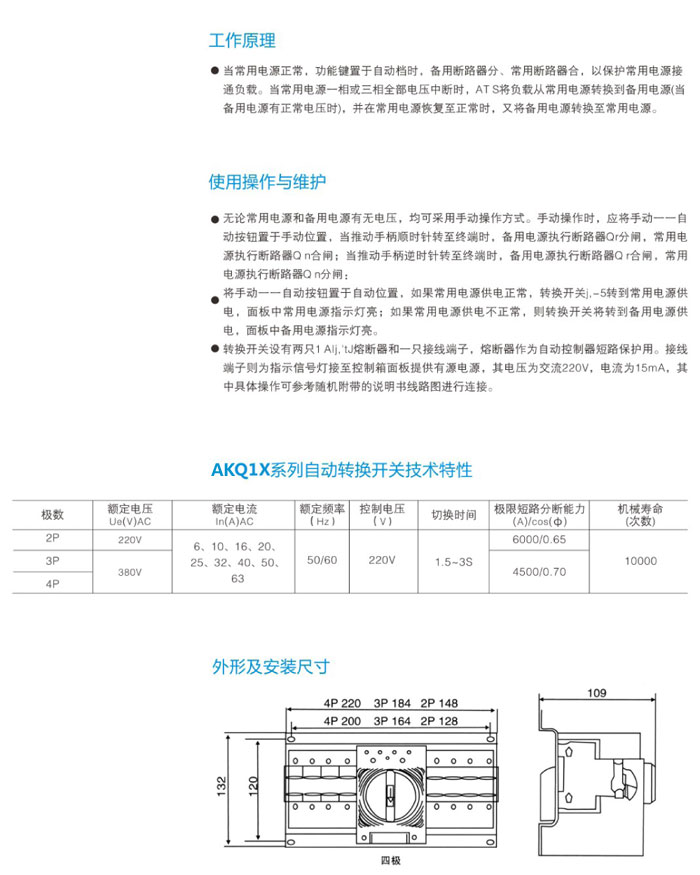

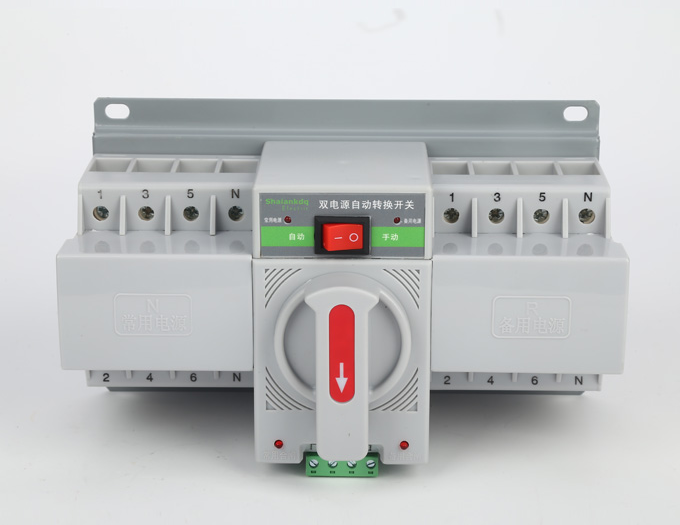

AKQ1X-63微型双电源自动转换开关工作原理

, 功 能 键 置 于 自 动 档 时 , 备 用 断 路 器 分 ,常 用 断 路 器合 , 以 保 护 常 用 电 源 接通负载。当常用电源一相或三相全部电压中断时,ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时),并在常用电源恢复至正常时,又将备用电源代换至常用电源。



使用操作与维护



无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动一 一自动按钮置于手动位置,当推动手柄逆时针转至终端时,备用电源执行断路器Q合闸,常用电源执行断路器Qr分闸,常用电源执行断路器Qr合闸;当推动手柄逆时针转至终端时,备用电源执行断路器Qr合闸,常用电源执行断路器Qr分闸。



动按 ,如 果 常 用 电 源 供 电 正 常 ,转换开关j-5转到常用电源供电 , 面 板 中 常 用 电 源 指 示 灯 亮 ; 如 果 常 用 电 源 供 电 不 正 常 , 则 转 换 开 关 将 转 到 备 用 电 源 供电,面板中备用电源指示灯亮。



转换开关设有两只1Alj/tJ熔断窗和一只接线端子,熔断器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板提供有源电源,其电压为交流220V,电流为15mA.其中具体操作可参考随机附带的说明书线路图进行连接。
